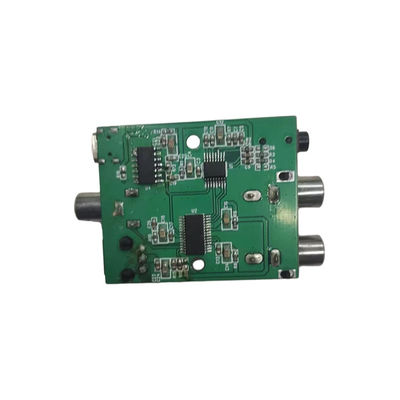

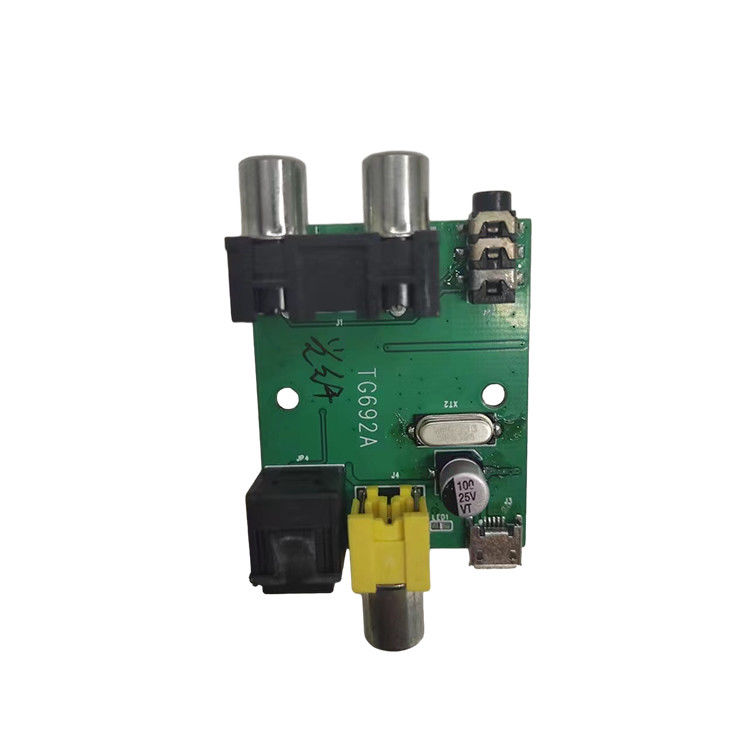

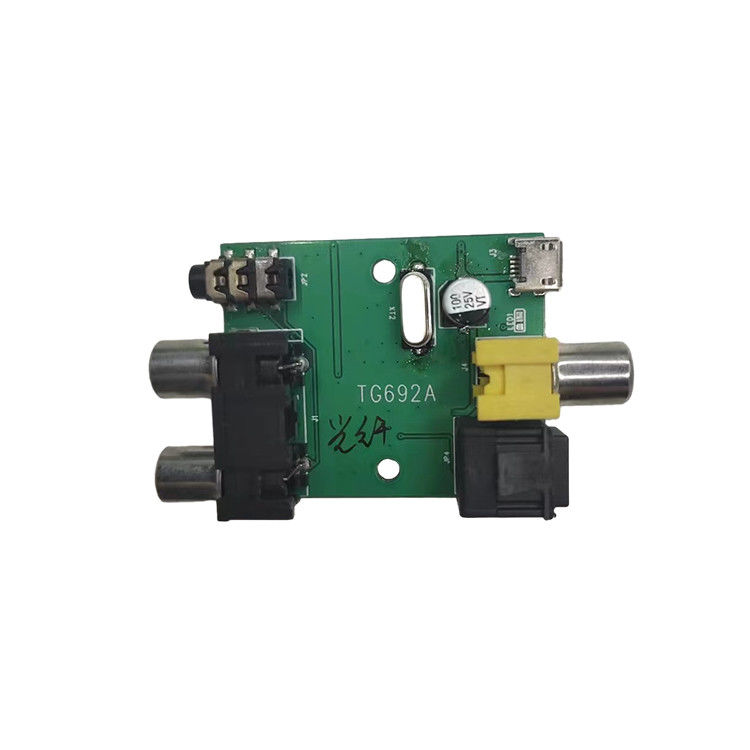

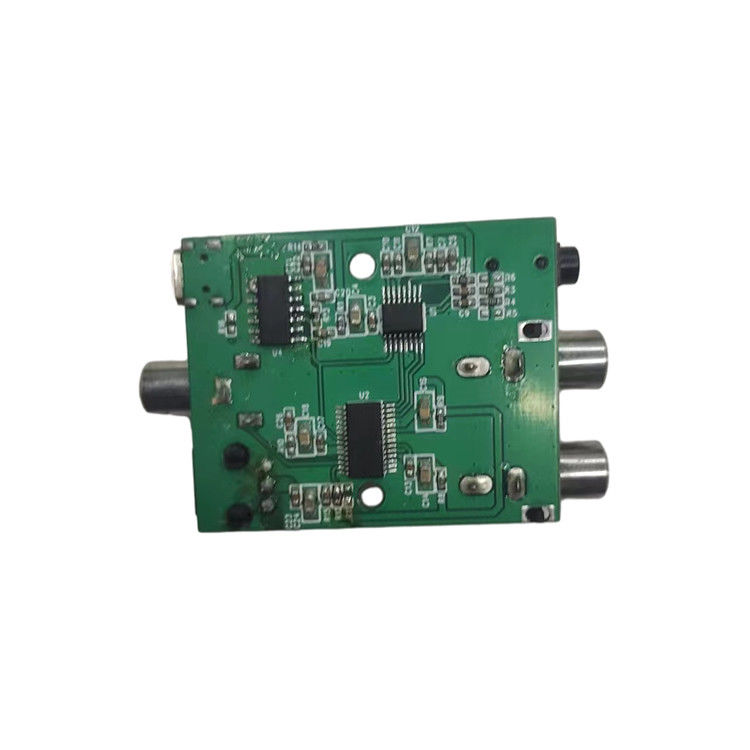

Desenvolvimento de soluções de transmissor de áudio analógico para digital IC Chip
O NX8406 é um dispositivo CMOS de chip único que transmite e decodifica saídas de transmissão de áudio digital de fibra óptica e coaxial de acordo com os padrões de interface IEC60958, S/PDIF, EIAJ CP1201 ou AES3.Capacidade do NX8406 de realizar um controlo abrangente através de portas de controlo opcionais no modo software ou pinos opcionais no modo hardwareOs dados do estado do canal são reunidos num buffer, tornando-os fáceis de ler e aceder.
O mecanismo de recuperação de relógio de baixo jitter gera um relógio de recuperação muito limpo a partir do fluxo AES3 recebido.Função independente permite que sistemas sem microcontroladores usem operações de pin de saída dedicadas para dados de estado do canal
NX8406 adota SSOP28 embalagem aplicações-alvo incluem transmissores A / V, CD-R, transmissores DVD, alto-falantes multimídia, consoles de mixagem digital, processadores de efeitos especiais, set-top boxes, computadores,e sistemas de áudio de automóveis
Características
◆ Suporta padrões de interface EIAJ CP1201, IEC-60958, AES3 S/PDIF e AES3
◆ +3,3V~5,0V de alimentação (VD)
◆ +3,3V~5,0V de alimentação (VL)
◆ 3 entradas de áudio digital fibra óptica e transmissão e saída simultâneos coaxial 32-192KHz taxa de amostragem
◆ Modulador Mutibit Δ
◆ Faixa dinâmica de 105 dB
◆ -90 dB de distorção harmônica total + relação sinal/ruído
◆ Baixa sensibilidade ao movimento do relógio
◆ Filtro linear
